技术领域本实用新型涉及坡度测量设备的技术领域,具体为一种多功能坡度测量仪。背景技术近年来,随着经济快速发展。城市化水平不断提高,基础设施的建设与完善都离不开坡度测定与设定及基准面的找平。
坡度在我们的生活中随处可见,诸如公路路基、河堤、沟渠、楼梯等,坡体的坡度大小无论是在建设还是在以后的维护施工中都是很重要的控制、检测指标。目前测量坡度的方法一般都是采用尺量法和水准仪法,尺量法较为简单直观,但受人为估测影响大,测量精度较低,水准仪法虽然测得的数据较为准确,但操作人员需要经过专业技术培训才能实际掌握,且占用人员较多,测量效率低。在公路路基、河堤、沟渠、楼梯等施工中,需要频繁的检测坡度大小,这给施工作业带来很多麻烦。申请号为201110279304.2的发明专利,其解决了上述问题,但其并没有水平珠结构,造成该测量仪器测量出来的坡度误差大,即斜面与水平面之间由于没有稳定的水平测量仪,只是凭测量人员进行目测,且不能测出倾斜面角度,所以本发明专利测量的坡度误差大。并且目前坡度测量用的仪器和方法较为复杂,并需经过计算方能取得最终结果,成本高,费时、费力,而且不易做到准确无误,测量误差大。因此针对上述问题我们研制了一种结构简单、操作方便、成本低廉、省时省力,测量精度大,使用方便的多功能坡度测量仪。发明内容实用新型内容
本实用新型的目的是针对以上所述的现有技术中存在的问题,提供一种结构简单、操作方便、成本低廉、省时省力,测量精度大,使用方便的多功能坡度测量仪。
为了实现所述目的,本实用新型具体采用了如下技术方案:
一种多功能坡度测量仪,其包括底座主尺1,设置在底座主尺1上方的第一主尺2、第二主尺3;其特征在于:所述的第一主尺2与第二主尺3中心处通过转轴4连接,其第二主尺3为圆形结构,其第一主尺2、第二主尺3上均设有刻度结构5,第二主尺3上设有水平珠结构6,及第二主尺3中心处的转轴4上安装有指针7,且指针7一端连接有重力垂结构8。
所述的第一主尺2上设有握柄9。
本实用新型一种多功能坡度测量仪,所述的第一主尺2与第二主尺3中心处通过转轴4连接,第二主尺3上设有刻度结构5、水平珠结构6,及第二主尺3中心处的转轴4上安装有指针7,且指针7一端连接有重力垂结构8,其既能精确的测出上斜面与水平面之间的坡度,又能精确测出下斜面与水平面之间的坡度,其使用方便,成本低廉;并且由于第一主尺2与第二主尺3中心处通过转轴4活动连接,其功能齐全,使用方便。
与现有技术相比,本实用新型的有益效果在于:其结构简单、操作方便、成本低廉、省时省力,测量精度大,使用方便,功能齐全,且本测量仪在经纬仪不能正常作业的狭小空间,如狭窄巷道,能够正常使用。附图说明null实施方式以下结合附图1、附图2、附图3、附图4对本实用新型的结构及其有益效果进一步说明。
实施例1

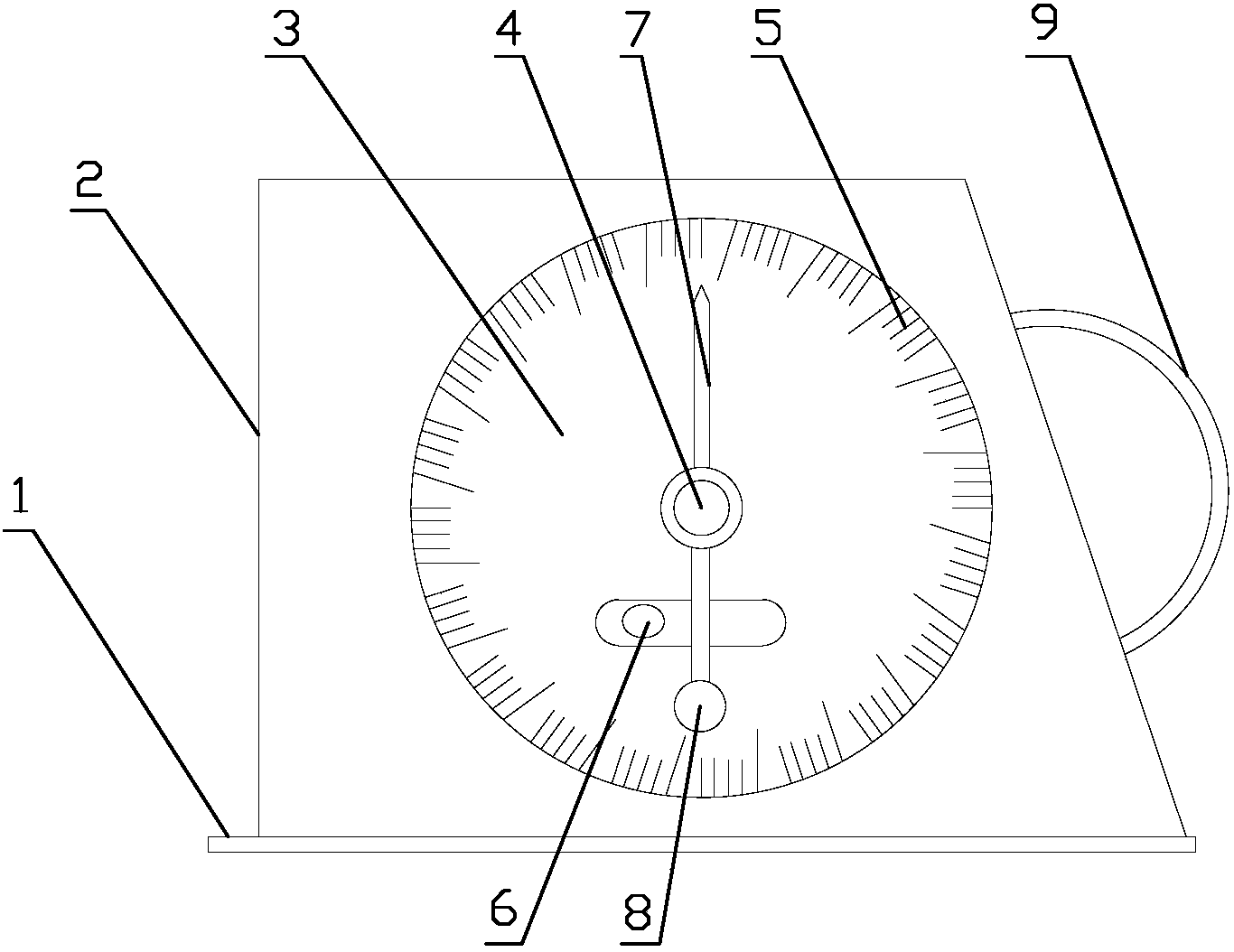

一种多功能坡度测量仪,如图1所示,其包括底座主尺1,设置在底座主尺1上方的第一主尺2、第二主尺3;所述的第一主尺2与第二主尺3中心处通过转轴4连接,其第二主尺3为圆形结构,其第二主尺3上设有刻度结构5,第二主尺3上设有水平珠结构6,及第二主尺3中心处的转轴4上安装有指针7,且指针7一端连接有重力垂结构8。
所述的第一主尺2上设有握柄9。
如图2所示,利用该测量仪进行测量上斜面与水平面之间的坡度时,首先使底座主尺1与上斜面重合放置,然后利用水平珠结构6与斜面平行线之间的角度进行测量其坡度,其测量精度高,操作方便。
实施例2
一种多功能坡度测量仪,其具体结构如实施例1所述。
如图3所示,利用该测量仪进行测量下斜面与水平面之间的坡度时,首先使底座主尺1与下斜面重合放置,然后利用重力垂结构8、水平珠结构6及与第二主尺3之间的结合,测量其坡度,其测量精度高。
实施例3
一种多功能坡度测量仪,其具体结构如实施例1所述。
该坡度测量仪作为量角器测量物件的角度时,如图4所示,只要所测角的一边与坡度仪底边对齐,另一边经过坡度仪的中心,即主尺与副尺的轴点调对主尺的零刻度线,让零刻度线与所测角的另一边对齐,这时副尺零刻度与主尺的零刻度线形成的夹角的数值就是所测角度值,依据游标卡尺设置,可以测得所需经度。同理,这种坡度仪在测量角度时,可以当做角度卡尺用,有时也可以作为直角尺应用。
该多功能坡度测量仪的原理与游标卡尺的测量原理一致。
以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
